Где находится датчик давления масла на ваз 2114

Причины неисправности датчика масла

После успешного зажигания двигателя маслонасос начинает перекачивать техническую жидкость в картер двигателя, где она будет омывать важные элементы конструкции – коленвал, распредвал и коробку передач. Уровень масла на ВАЗ 2114 диагностируется с помощью масляного щупа и датчика аварийного давления масла, который выводит сигнал на приборную панель автомобиля.

Загорание аварийного чека на приборке является свидетельством неисправности магистральной масляной системы. Проблема может заключаться не только в выходе из строя датчика масла, но и загрязнении масляного фильтра или поломки маслонасоса. Типовыми причинами снижения уровня давления технической жидкости в системе являются:

• Перегорание датчика давления масла;
• Наличие пробоя в проводке «маслонасос – ДДМ»;
• Загрязнение маслоприемника, что мешает стабильной циркуляции жидкости по системе;
• Пробитие уплотнительной прокладки, в результате чего происходит декомпрессия и утечка масла;
• Недостаточный объем масла в магистральном резервуаре.

Перед демонтажем ДДМ важно проверить состояние самой технической жидкости и ее фильтра, а также отбросить вариант выход из строя маслонасоса путем его проверки

Причины, по которым может загореться лампочка индикатора

Лампочка индикатора может загораться как во время движения, так и на холостом ходу. Прежде чем делать предположение о причинах возможных неисправностей, следует понаблюдать за поведением лампочки. Если она загорается периодически и только во время движения, проблему стоит искать в проводке датчика. Если же лампа загорается при работе двигателя на холостых оборотах и не гаснет, причиной этого может быть:

• вышедший из строя датчик давления;
• низкий уровень масла;
• слишком жидкое (не соответствующее классу или отработавшее свой ресурс) масло;
• неисправность масляного насоса;
• износ масляного фильтра;
• загрязнение сетки маслоприемника;
• износ вкладышей коленвала.

Рассмотрим каждую из указанных ситуаций подробнее.

Проводка датчика

Мигание лампочки индикатора во время движения может быть следствием повреждения изоляции провода датчика. Провод под действием вибрации замыкается на «массу» автомобиля, что и заставляет датчик срабатывать. Устраняется подобная проблема путём тщательного осмотра проводки и замены повреждённого участка.

Одной из причин загорания лампочки может являться повреждение проводки датчика давления

Датчик

В автомобилях ВАЗ 2114/15 достаточно часто выходит из строя датчик давления масла. Чаще всего именно он является причиной постоянного горения лампы индикатора. Проверить его исправность самостоятельно невозможно. Обычно покупают и устанавливают новый датчик.

Неисправный датчик давления ВАЗ 2114/15 часто становится причиной загорания лампы давления масла

Уровень и качество смазки

Если лампочка индикатора непрерывно горит, следует проверить уровень масла в поддоне картера. Это делается специальным щупом на холодном двигателе. Если уровень оказался ниже минимально допустимого, следует долить вещества и понаблюдать за поведением лампочки. Если она погасла, проблема была именно в недостатке смазки.

Другой причиной горения лампочки индикатора может быть слишком жидкая консистенция масла. Дело в том, что вязкость масла снижается с каждым пройденным километром. Если автомобиль прошёл более 10 тыс. км без замены масла, масляный насос, рассчитанный на определённую вязкость смазки, не сможет создавать необходимое давление. В таких случаях лампочка загорается лишь при прогреве двигателя до рабочей температуры. Это связано со снижением вязкости масла под действием тепла.

Как устроен и как работает датчик?

Если рассматривать различные датчики, которые применяются на разных моделях и марках авто, то стоит отметить, что все они функционируют по одному принципу. Изделия обладают похожей конструкцией, поскольку у всех имеются геркон, мембрана, биметаллическая пластинка. При запуске движка в системе масла пока нет, поскольку геркон держит свои контакты в замкнутом состоянии. Лампочка горит, сообщая автолюбителю, что система является исправной.

Заводя движок, водитель вызывает подъем уровня масла, при этом в датчике увеличивается давление, а именно в мембране, которая располагается внутри него. Повышающееся давление заставляет данную мембрану менять свой размер, из-за этого и начинают функционировать контакты. Из-за того, что они откликнулись на действие мембраны, лампочка на приборной панели гаснет.

Далее к работе подключается установленная пластина, которая оборудована спиралью для передачи информации в датчик. Это необходимо для контроля имеющейся жидкости в системе. Нужно учитывать, что рабочая цепочка может замкнуться в том случае, если давление в системе упадет. В таком случае сразу срабатывает лампочка, чтобы оповестить автолюбителя о происходящем.

О работе системы смазки

Смазка трущихся деталей силового агрегата автомобилей ВАЗ 2115 и 2114 происходит по одинаковому принципу. Моторное масло, стекающее в углубление поддона, захватывается масляным насосом, прокачивается сквозь фильтр и подается по каналам во все узлы, где происходит трение:

• подшипники скольжения коленчатого вала (на жаргоне — вкладыши);
• головка цилиндров — для смазки распределительных валов и клапанной группы;
• стенки цилиндров;
• прочие шестеренчатые механизмы.

Электронный датчик давления масла ВАЗ 2114 установлен в верхней части головки цилиндров, где заканчиваются масляные каналы. Таким способом он контролирует уровень давления на всем пути, начиная от насоса и заканчивая распредвалом. Датчик давления масла 2114 оснащен чувствительной мембраной, которая под воздействием смазки смыкает и размыкает контакты, разрывая электрическую цепь. Порог срабатывания мембраны — 0,65 Бар.

В более старых автомобилях, выпущенных 30-50 лет назад, устанавливался механический датчик аварийного давления масла, соединяемый с мотором трубкой. Он показывал реальное давление в смазочной системе, что было очень удобно. Со временем механику вытеснила электроника, и теперь о неполадках в «кровеносной системе» автомобилей ВАЗ 2115 и 2114 можно узнать только тогда, когда горит лампа красного цвета на панели приборов.

Датчик давления масла ВАЗ 2114

Согласно руководству по эксплуатации ВАЗ 2114 в силовую установку машины заливают 3,5 литра моторного масла. Лучшим для этого двигателя считается полусинтетика 10W-40. Причем, если хозяин по-настоящему заботится о своей машине, менять смазку надо каждые 15 тысяч километров.

После того как отработанное масло слито, надо обязательно осмотреть его на предмет присутствия в нем металлической стружки. Ее присутствие говорит о непорядках в масляной системе или в одном из агрегатов. В этом случае состояние вновь залитого масла надо контролировать чаще и более внимательно.

Заливаемая в движок смазка собирается в масляном картере, ее наличие и должный уровень контролируется щупом, при этом масло фиксируется в пределах отмеченного на щупе двумя черточками уровня. Максимально возможный уровень и минимально возможный уровень. Замер проводится только на холодном двигателе, потому что замеряется масло, находящееся в картере.

После запуска двигателя моторная смазка под воздействием маслонасоса перекачивается через масляный фильтр в главную масляную магистраль, которая раздает ее, прокаченную через фильтр в рабочие каналы двигателя, вплоть до головки блока цилиндров, создавая рабочее давление.

В этой системе двигателя важное место занимает датчик контрольной лампы давления масла. Он призван сообщать водителю автомобиля о неисправностях в масляной системе

Вернее он фиксирует падение давления в системе, сообщая об этом водителю через лампочку аварийного давления, находящуюся в салоне на приборной доске. Причинами падения давления в системе и срабатывания сигнализации могут быть:

• уровень смазочного материала снизился меньше допустимой отметки;
• вышел из строя масляный насос;
• забился масляный фильтр;
• в поддоне скопился большой грязный осадок, забивающий сетку маслоприемника;
• неисправности в проводке от датчика к лампочке;
• серьезная течь смазки из-за нарушенной прокладки;
• отказал ДДМ.

Главное правило, которое должен помнить каждый водитель — если загорелась и постоянно горит лампочка аварийного давления масла, ее еще называют датчик аварийного давления масла, и нет возможности проверить работоспособность датчика и реальное давление в системе смазки двигателя, необходимо прекратить движение и вызвать эвакуатор для транспортировки автотранспортного средства на СТО.

Лампа давления масла

Если продолжить движение и в кабине будет гореть аварийный датчик давления масла, то это прямая и недолгая дорога к замене двигателя.

В том случае, если в наличии имеется манометр для замера давления в масляной магистрали, необходимо выкрутить ДДМ и на его место установить манометр. При работающем двигателе он должен показывать не меньше 0,65 атмосферы. В этом случае наблюдается явный отказ датчика. Движение можно продолжить до ближайшего автомагазина для покупки нового прибора и его замены.

Есть простейшее народное средство проверить — имеется ли давление в масляной системе. Для этого с выкрученным ДДМ провернуть стартер (без запуска двигателя!), из отверстия, куда крепится прибор, должны выплескиваться фонтанчики смазки. Правда стопроцентной гарантии этот метод не дает. По причине того, что каково реальное давление в системе определить невозможно. Таким образом можно только понять, что смазка подается в масляную магистраль ГБ.

Конструкция ДДМ очень проста. Корпус, измерительная мембрана и передающий механизм. Масло давит, мембрана прогибается и сигнал уходит на лампочку. Учитывая эту простоту, цена на датчик давления масла ВАЗ 2114 невысока, от 50 до 90 рублей. Поэтому его проще купить, чем ремонтировать.

Немного о масле и датчике

В руководстве по эксплуатации, прилагаемого к каждому ВАЗ 2114, указывается, что в двигателе необходимо использовать 3,5 литра смазывающего моторного масла.

Оптимальное масло в данном случае — полусинтетическое 10W 40. Замену следует осуществлять через каждые 15 тысяч километров пробега.

При замене масла, обратите особое внимание на наличие в жидкости металлической стружки. Ее присутствие говорит о проблемах в смазывающей системе или в каком-то из элементов двигателя

Залив смазку в движок, она собирается в специальном картере. Уровень масла контролируется вручную с помощью щупа, на котором нанесены соответствующие отметки — максимальный и минимальный уровень.

Проверять уровень масла следует только на холодном моторе, поскольку это позволит определить реальное количество смазки в картере.

После запуска мотора, смазка переносится через фильтр в главную магистраль. Для перекачивания жидкости предусматривается наличие масляного насоса. Из магистрали смазка поступает в рабочие каналы мотора, доходя до блока цилиндров и создавая там необходимое рабочее давление.

В смазывающей системе значимую роль играет датчик давления масла. Он информирует водителя о наличии проблем в системе. Если быть точнее, он обнаруживает факт падения уровня давления, посылает сигнал на электронный блок управления, после чего на приборной панели загорается соответствующая лампочка.

Причины срабатывания датчика

ДДМ можно срабатывать из-за различных причин, каждую из которых вы должны знать.

1. Уровень масла упал ниже допустимой нормы.
2. Масляный насос перестал должным образом работать или полностью вышел из строя.
3. Засорился фильтр.
4. В поддоне скопился осадок, из-за которого забилась сетка приемника масла.
5. В проводке, соединяющей датчик и сигнальную лампу на приборной панели, возникли неисправности.
6. Из-за разрушенной прокладки образовалась сильная течь смазки.
7. Вышел из строя ДДМ.

Если на приборной панели загорелась лампочка аварийного давления масла (красная канистра с каплей), а проверить реальный уровень невозможно, заглушите мотор и вызывайте эвакуатор. Дальше двигаться своим ходом нельзя.

Способы проверки

Есть два способа проверить текущее состояние вашего ДДМ. Это позволит определить, требуется ли датчику замена.

Второй способ проверки не дает 100% результат. Потому рисковать не стоит.

Конструкция

ДДМ обладает достаточно простой конструкцией.

Он включает в себя корпус, измерительную мембрану и механизм передачи информации.

Масло оказывает на него давление, мембрана выгибается и сигнал уход на лампу вашего бортового компьютера.

Не удивительно, что при такой простой конструкции стоимость ДДМ составляет не более 100 рублей. Ремонтировать его нецелесообразно, поскольку замена обойдется значительно дешевле.

Конструктивные особенности

Профилактика и проверка

Понять необходимость вмешательства в масляную систему легко можно по постоянно загорающейся лампочке аварийного уровня масла.

Если она включается и продолжает гореть дольше обычного, обязательно проведите несколько профилактических мероприятий:

• Очистите поддон от накопившейся за время эксплуатации грязи;
• Проверьте, в каком состоянии находится смазывающее масло;
• Изучите состояние масляного фильтра, замените его при необходимости или очистите от скопившихся посторонних частиц.

Но если даже это не помогло погасить сигнальную лампу, придется определить, работает ли вообще ваш ДДМ. Для этого есть два метода:

1. Можно воспользоваться манометром, который вставляют в отверстие для размещения ДДМ, и проводятся соответствующие замеры давления;
2. Либо установите на место старого датчика масла новый. Если при этом лампа погаснет, тогда проблема точно была в датчике.

Как проверить и заменить датчик давления

Если вы заметили, что горит датчик давления масла ваз 2114, то в первую очередь следует проверить исправность самого ДДМ. Для того, чтобы это сделать, понадобится специальный прибор на основе манометра, позволяющий измерять давление масла напрямую.

Чтобы произвести само измерение, потребуется демонтировать датчик давления масла из его гнезда, и вместо него установить прибор. После этого нужно завести автомашину и посмотреть на показания манометра. Если все в норме, то стрелка покажет давление в интервале от 0,65 до 0,7 кгс/кв.см.

Если же результаты измерения будут ниже, то проблему следует искать либо в маслофильтре (его следует проверить в первую очередь) либо в самом масляном насосе. В редких случаях к горению сигнализатора может приводить также абсолютный износ подшипников коленвала, требующий их полной замены.

Обнаружив, что причина того, что на ваз 2114 горит лампа давления масла, кроется в самом датчике давления, следует провести замену последнего. Сделать это очень просто.

Для этого потребуется лишь обычный рожковый ключ на 21, а сама операция выполняется следующим образом:

1. Открыть капот и убрать защитную крышку с мотора.

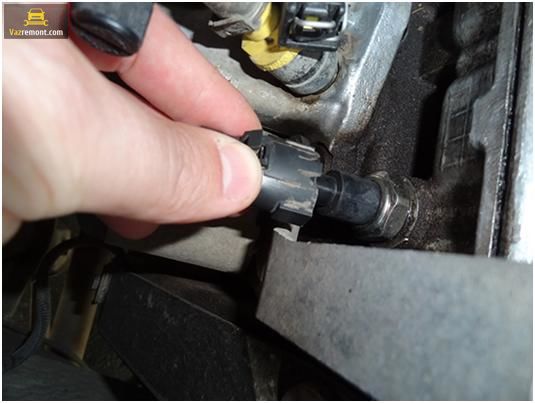

2. Найти датчик (он расположен на левой стороне мотора, рядом с ремнем ГРМ) и снять с него колпачок с разъемом).
3. Выкрутить ключом на 21 датчик из его гнезда.
4. Вкрутить вместо сломанного новый датчик.
5. Подключить его к электронной системе, надев на него колпачок с контактами.

Замена ДДМ ваз 2114

Как можно видеть, вся процедура очень проста и займет всего несколько минут.

Еще одним важным моментом, о котором стоит сказать, является частый выход из строя датчиков давления, сопровождающийся течью масла через них. Приводит к этому неисправность системы сброса лишнего давления на маслонасосе, в результате чего общее давление в системе сильно возрастает, и масло просачивается сквозь гнездо датчика. Для устранения этой неприятности придется заменить масляный насос на новый.

Часть 1 из 1: замена датчика

1. Гнездо для датчика — опция.
2. Набор отверток.
3. Набор полотенец/тряпок.
4. Резьбовой герметик — при необходимости.
5. Набор гаечных ключей.

Датчик, установленный при продувке двигателя.

Шаг 1: Найдите датчик. Датчик чаще всего устанавливается в блоке двигателя ВАЗ 2114 или головках цилиндров.

Не существует реального отраслевого стандарта для положения, поэтому датчики можно устанавливать в любом количестве мест. Если вы не можете найти его, вам может потребоваться обратиться к руководству по ремонту 2114 или обратиться к профессиональному специалисту по ремонту.

Что делать если загорелся датчик давления масла

Горит лампа на приборной панели щитка приборов — явный признак неисправности. Причины поломки самые разнообразные

Важно поэтапно провести комплексную диагностику

• Длительное время лампа не гаснет: уровень моторного масла ниже нормы. Заглушите двигатель, проверьте щупом фактический уровень. Долейте недостающее количество. Не превышайте максимальную отметку уровня.
• Периодически загорается индикатор, когда машина неподвижна: авто установлено «под углом», из-за чего ДДМ фиксирует нехватку жидкости.
• Индикация аварийного сигнала при езде: уровень жидкости ниже среднего. Долейте масло выше среднего уровня.
• Индикатор горит не менее 15 – 20 секунд после запуска двигателя: подобный признак характерный после замены масла при первом запуске двигателя.
• Постоянно горит индикатор: датчик вышел из строя по причине короткого замыкания в бортовой цепи. Мультиметром проверить целостность контура бортовой цепи.

Рекомендованное изготовителем давление масла 0,6 кгс/см2 при 850 — 950 об/мин работы на холостом ходу.
