Замена прокладки клапанной крышки шевроле лачетти

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Подготовка к замене

Немаловажным в процедуре замены прокладки клапанной крышки является ее выбор, поскольку от него зависит, насколько долго вы больше не будете касаться этого процесса. Производитель и механики в официальных салонах Chevrolet рекомендуют использовать только оригинальную прокладку с каталожным номером gm-96353002. Ее стоимость не настолько высока, чтобы заменять ее какими-либо аналогами, качество которых зачастую ниже.

Также очень важно выбрать хороший герметик, выдерживающий высокие температуры и не поддающийся воздействию автомобильного масла. Оптимальным вариантом станет Permatex Ultra Black – специализированный герметик, предназначенный для этих целей

Он идентичен оригинальному с каталожным ID gm-9985675, но стоит значительно дешевле.

Для замены прокладки клапанной крышки вам понадобится следующий список инструментов и вспомогательных приспособлений:

• головка на 10;
• торцовый ключ на 10;
• трещотка с динамометром;
• пассатижи;
• отвертка с плоским жалом;
• спирт;
• герметик.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

2. Откручиваем пластиковую декоративную накладку.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.

6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

13. Надеваем на болты новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

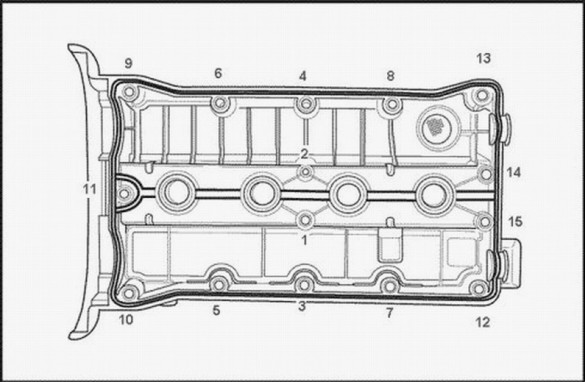

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

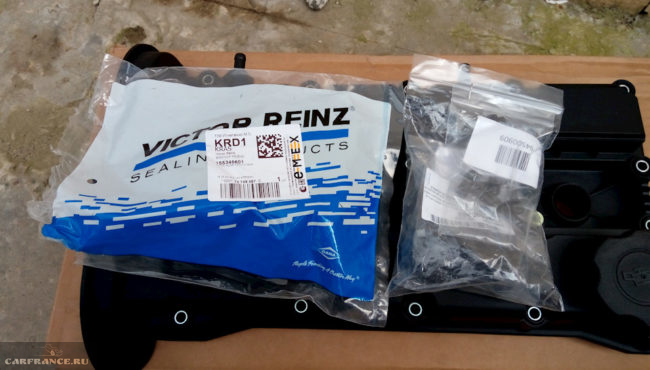

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

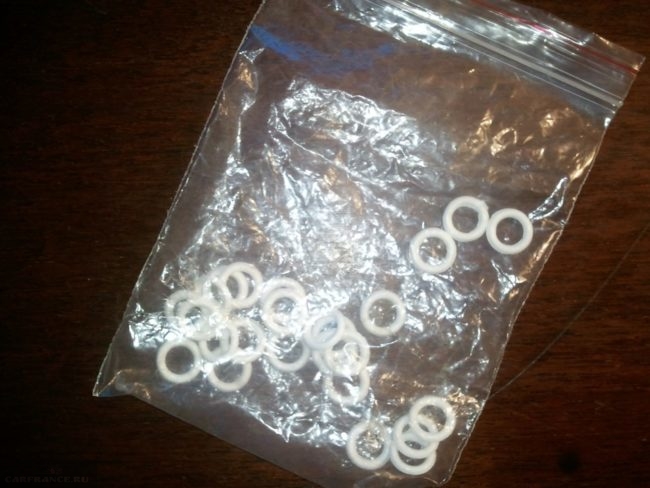

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

https://youtube.com/watch?v=x_gyB3QGrX4

Признаки выхода из строя прокладки клапанной крышки и его причины

Есть несколько признаков выхода из строя прокладки клапанной крышки Лачетти, и определить их довольно просто даже не будучи профессиональным автомехаником:

• появление масла в свечных колодцах и на свечах;
• масляные потеки на блоке двигателя под клапанной крышкой;
• постоянная потеря масла после долговременной работы двигателя.

Последнее может быть признаком не только течи прокладки, но и других неисправностей в работе двигателя. Но в совокупности с одним из первых двух потеря масла только подтверждает вероятность, что прокладка под клапанной крышкой стала непригодной для использования.

Прокладка клапанной крышки Lacetti может выйти из строя по нескольким причинам. Во-первых, это систематический перегрев машины. Из-за постоянного нарушения температурного режима, материал, из которого изготовлена прокладка, теряет эластичность и становится очень твердым, что приводит к его расслоению.

Во-вторых, использование некачественного герметика при установке прокладки. Он может попросту не выдерживать температуры, до которой нагревается двигатель, и пропускать масло.

В-третьих, перетягивание гаек на шпильках клапанной крышки, что приводит к механическим повреждениям прокладки.

Четвертая и самая распространенная причина выхода из строя прокладки клапанной крышки – это время или пробег. Производитель и большинство опытных владельцев Lacetti рекомендуют менять ее через 3 года эксплуатации или 80 тысяч километров пробега.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.

6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

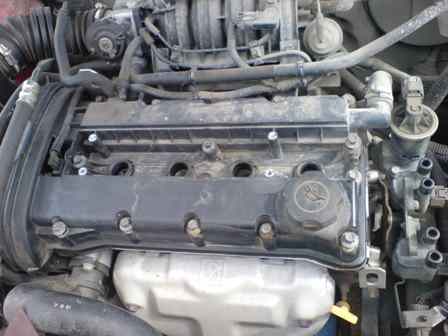

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

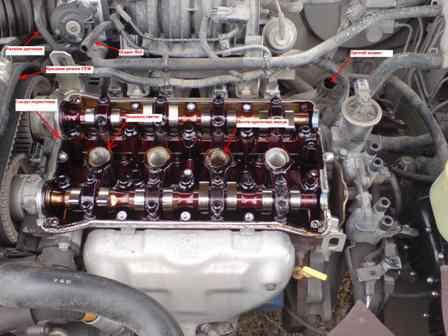

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

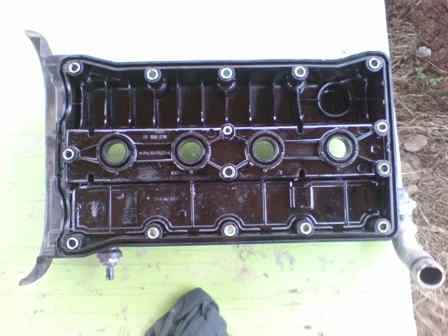

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

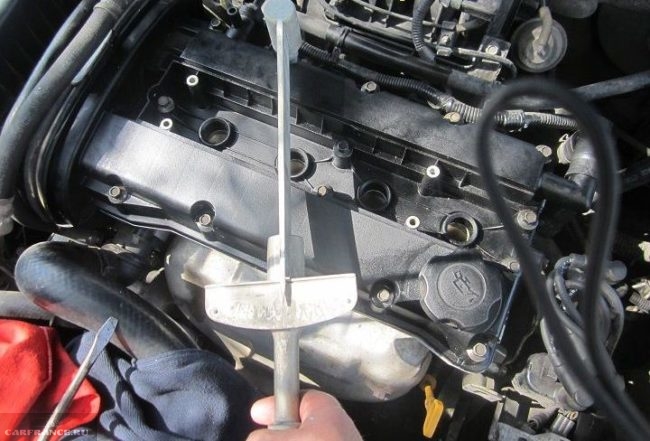

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

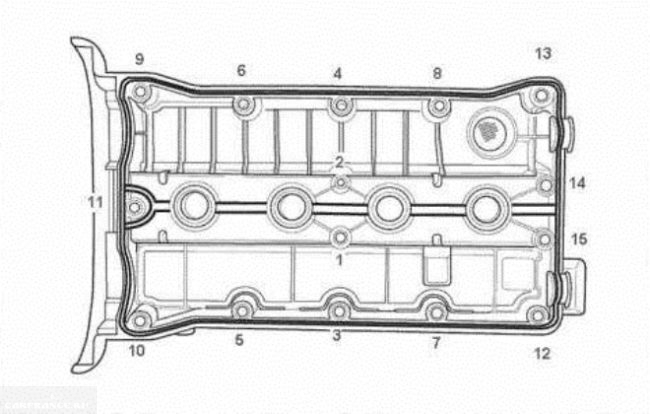

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

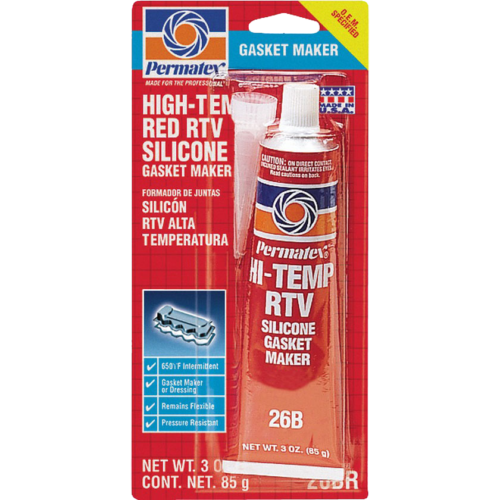

Герметик Permatex RTV Silicone High-Temp.

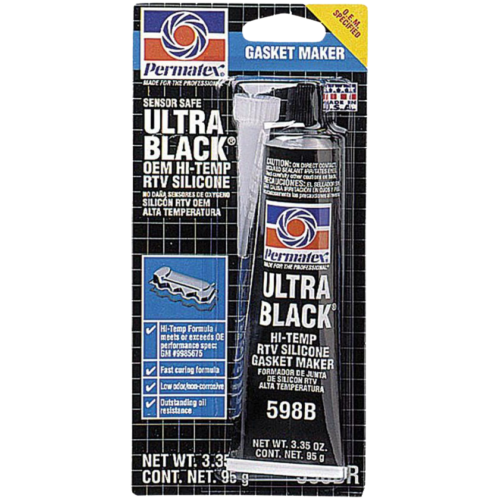

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Диагностика необходимости замены прокладки клапанной крышки

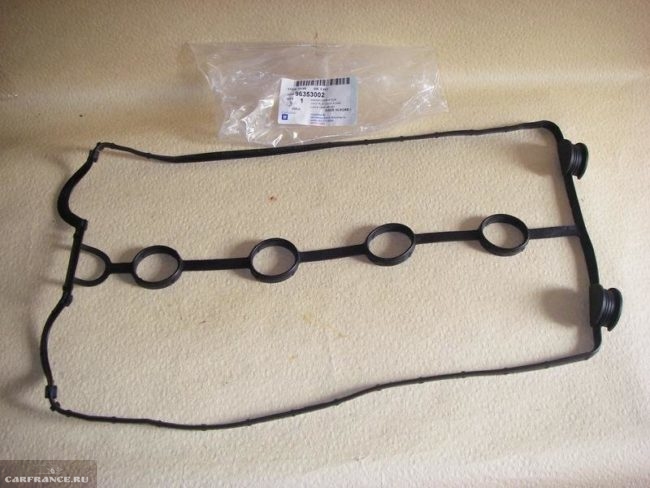

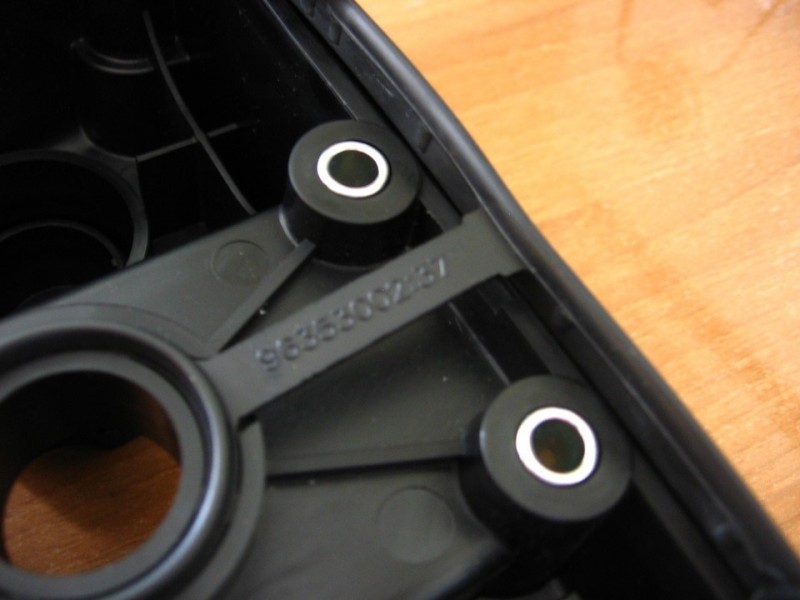

Главный объект диагностики – с артикулом GM 96353002 прокладка клапанной крышки Шевроле Лачетти для двигателей 1.4 и 1.6 литра

Особое внимание обращается на её целостность, наличие или отсутствие течи масла, состояние резинового уплотнителя, степень деформации прокладки. Если имеется утечка или деформация контура, необходима замена прокладки клапанной крышки Лачетти

Применение герметика, при установке старой прокладки, для уплотнения не даст практически никакого результата, да и времени будет потрачено намного больше, нежели при простой замене прокладки.

Если после проведения диагностики, мы пришли к выводу, что необходима замена прокладки клапанной крышки, то делаем это следующим образом.

Варианты устранения проблемы

Большинство владельцев автомобиля стремиться справиться с течью масла. Можно выделить основные способы улучшения ситуации.

Замена прокладку на новую

Покупается новая прокладка клапанной крышки высокого качества. Кто-то предпочитает изделие под брендом Victor Reinz, кому-то нравится прокладка фирмы Elring. Эти изделия выгодно отличаются от других, они имеют Т-образное поперечное сечение, увеличенную толщину рабочей части, и лучше «сидят» в пазах крышки.

В помощь прокладке добавляют термостойкий герметик. Одновременно устанавливаются уплотнительные кольца вокруг втулок болтов крепления крышки.

Установка крышки клапанов нового исполнения.

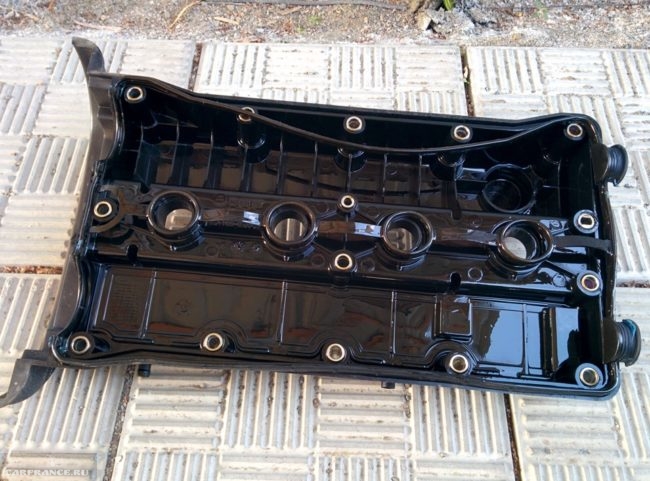

Существует крышка клапанной коробки нового образца. В ней втулки болтов уже не выступают наружу. Артикул крышки GM 251 922 08. В комплект поставки входит прокладка, уплотнительные кольца под болты и клапан PCV.

В паре с качественной «родной» прокладкой такая крышка может защитить двигатель от течи масла.

Затяжку болтов  крышки следует вести «крест на крест», от центра к периферии, желательно в два или, лучше, в три приема. Последнюю затяжку надо делать динамометрическим ключом, момент затяжки не более 10 Н*м.

Затем дать застыть герметику, это от получаса до двух часов, завести двигатель, прогреть его минут 15 – 20. После чего проверить моменты затяжки каждого болта крепления крышки. При необходимости подтянуть болты.

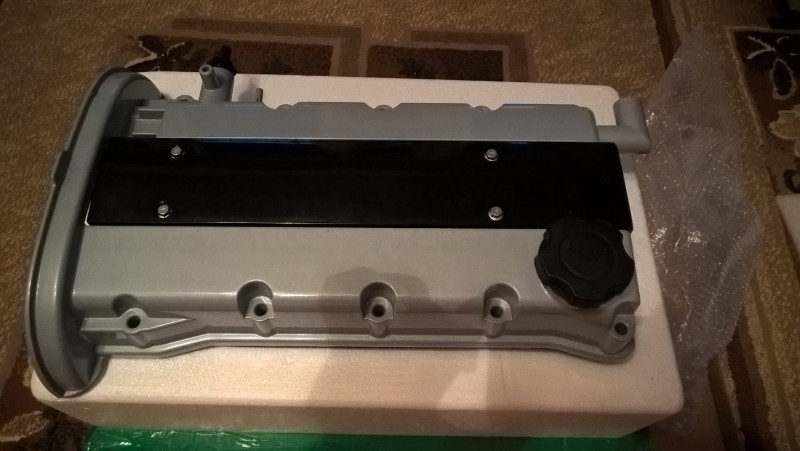

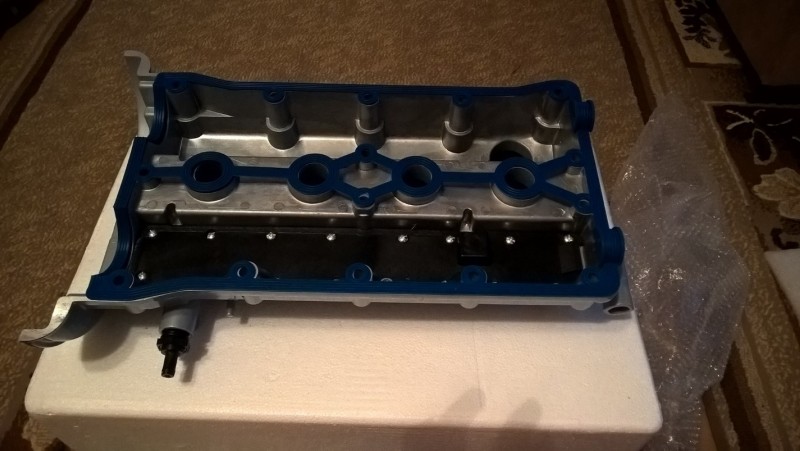

 Установка алюминиевой крышки клапанов

В автомагазинах можно встретить алюминиевые крышки клапанов. Например, такие:

Изготавливаются они в Китае. Отрицательных отзывов о них практически нет. Крышки комплектуется «родной» прокладкой. Кто-то из владельцев Лачетти покупал их в России, другие приобретали крышки с помощью службы «Али Экспресс». Цена вопроса от 5 до 8 тысяч рублей. Те, кто поставил такие изделия сообщают на тематических сайтах, что проблемы с течью масла кардинально решены.

Какой из способов выбрать – решать самому владельцу Лачетти.

Маленькая хитрость

Не у каждого автомобилиста есть динамометрический ключ. А протяжку болтов крышки надо делать с его помощью, иначе можно получить неравномерный прижим прокладки по плоскости, что рано или поздно вызовет течь масла.

Есть достаточно простой выход из положения. В домашнем хозяйстве легко найти пружинный или даже электронный безмен. Вороток для торцевой головки несложно удлинить до требуемой величины, например, 0,5 метра.  Нет головки и воротка, можно прикрутить удлинитель к накидному или даже рожковому ключу.

Момент затяжки болтов клапанной крышки 10 Н*м или приблизительно 1кгс*м. При плече 0,5 метра усилие, с которым надо тянуть удлинитель ключа составит 2 кгс. Вполне реально и не тяжело! Конечно точность такой самоделки будет меньше, чем у настоящего динамометрического ключа, но это гораздо лучше, чем затягивать болты «на глазок».

Последовательность действий

1. С помощью рожкового ключа на 10 откручиваем болт на отрицательной клемме аккумулятора и снимаем с него кабель.
2. Этим же ключом откручиваем все винты и гайки, находящиеся на кожухе двигателя.
3. Снимаем и убираем кожух.
4. С помощью плоскогубцев и отвёртки ослабляем хомутики на воздушных шлангах (один вентиляционный шланг и один шланг на сапун, всё это находится в левом углу клапанной крышки).
5. Снимаем ослабленные шланги с крышки.
6. С помощью отвёртки ослабляем хомутик масляного шланга (находится в правом углу клапанной крышки).
7. Снимаем масляный шланг с крышки.
8. Извлекаем из крышки разъём с проводкой датчика распределительного вала.
9. Снимаем все провода со свечей и отодвигаем их в сторону.

10. С помощью торцового ключа на 12 откручиваем все 15 болтов крепления клапанной крышки.

11. Снимаем клапанную крышку.

12. Убираем прокладку из крышки.
13. Устанавливаем новую прокладку в канавку, производим обратную сборку.

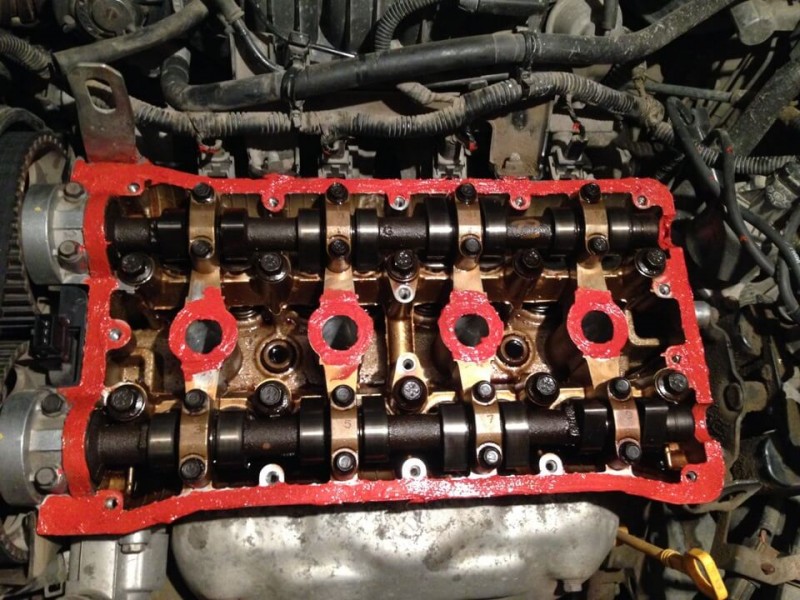

Нанесение герметика на крышку

Последовательность затягивания крепежных болтов

Как поменять прокладку клапанной крышки Лачетти

• Снимается пластиковая декоративная накладка.
• Ослабляются хомуты крепления шлангов сапуна и вентиляционного клапан.
• С помощью отвертки и плоскогубцев аккуратно отключается контактная колодка от датчиков, а жгут с проводами необходимо отвести в сторону, чтобы не мешался.
• Насвечники снимают со свечей, а высоковольтные провода можно полностью отсоединить, либо просто отложить в сторону.
• Кожух защиты привода газораспределительного механизма как правило не снимается, но если есть время, то его лучше снять, чтобы определить состояние приводного ремня ГРМ.
• Теперь можно откручивать все 15 болтов крепления клапанной крышки. Процесс осуществляется торцовым ключом на десять мм.
• Далее снимается прокладка клапанной крышки Лачетти.
• Теперь необходимо очистить все плоскости сопряжения клапанной крышки с самой ГБЦ, после этого эти плоскости необходимо насухо протереть от масла.
• Теперь на плоскость клапанной крышки и плоскость ГБЦ наносится тонкий слой герметика.

• На болты устанавливают новые уплотнительные кольца.
• Далее устанавливается прокладка клапанной крышки Лачетти на место.
• И монтируется сама клапанная крышка. С последующей затяжкой болтов. Болты затягиваются с усилием 10 Нм.
• И далее всё собираем в обратном порядке.

Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

• Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
• Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
• Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

• Резиновые;
• Резинопробковые;
• Паронитовые;
• Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

• Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
• Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Последовательность действий и рекомендации

Рекомендуется совершать операцию осторожно, а также не перетягивать болты, поскольку они легко ломаются. Если же вы затянули большую часть болтов и потом сломали — придётся выкручивать все болты, удалять сломавшийся и заново всё вкручивать

1. Первым делом нужно демонтировать декоративную накладку мотора.

2. С правой стороны клапанной крышки необходимо ослабить хомут и отсоединить шланг.

3. Отсоединяем также две трубки, что идут к левой верхней части механизма.
4. После этого требуется отключить колодку кабелей от датчика положение распределительных валов.
5. Провода, что идут к свечам также отсоединяем.

6. Снимаем корпус фильтра воздуха и верхний кожух ГРМ.

7. Выкручиваем все болты, что закрепляют клапанную крышку (15 шт). демонтируем её вместе с прокладкой.
8. Необходимо очистить, а также обезжирить точки касания прокладки и мотора.
9. Снимаем старую прокладку и занимаемся промыванием крышки. Особенно тщательно промываем существующие пазы. Рекомендуем вместе с этим помыть клапан вентиляции картера.
10. Производим установку уплотняющих колец в пазы клапанной крышки.
11. После этого устанавливаем прокладку в соответствующие пазы
12. На места изгиба необходимо нанести немного герметика. Таких мест всего 4.

13. Монтируем крышку вместе с прокладкой.

14. Устанавливаем болты и затягиваем их в последовательности, которая указана на изображении ниже
15. При затяжке лучше всего использовать динамометрический ключ — усилие должно составлять 10 Н.м. Если ключа под рукой нет — затягиваем одной рукой, получится то же самое.
16. Подключаем все отключенные перед этим шланги и провода.

Прежде чем устанавливать накладку мотора лучше совершить несколько тестовых поездок. Делается это для того, чтобы удостоверится в отсутствии всяческих протечек. После этого можно монтировать её обратно.

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Замена прокладки клапанной крышки

1.Снимите декоративную накладку двигателя.
2.Отсоедините наконечники проводов высокого напряжения от свечей зажигания.
3.С помощью пассатижей отодвиньте хомуты воздушных шлангов, которые подходят к клапанной крышке, и снимите сами трубки.
4.Отверткой ослабьте хомут на масляном шланге, расположенном отдельно в дальнем правом углу, и выньте его.
5.Отсоедините от крышки провод датчика распредвала.

6.С помощью отвертки ослабьте хомут на воздушном фильтре.
7.Торцовым ключом на 10 открутите 2 болта, крепящих корпус воздушного фильтра, а затем снимите его и отложите в сторону.

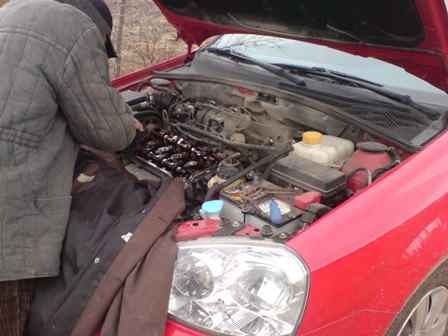

8.Головкой на 10 выкрутите оставшиеся 12 болтов, крепящих клапанную крышку, и снимите ее.

9.Снимите старую прокладку с блока клапанов.
10.Удалите остатки масла и герметика.
11.Спиртом обезжирьте поверхность, на которую будет устанавливаться новая прокладка.

12.Промажьте герметиком поверхности клапанной крышки и блока клапанов, к которым будет прилегать прокладка.
13.Вставьте новую прокладку в клапанную крышку и установите ее на место, внимательно наблюдая, чтобы не было перекосов.
14.С помощью трещотки с динамометром закрутите гайки крепления клапанной крышки с моментом силы 10Н*м.

15.Установите все детали и узлы в обратном порядке.

На этом замена прокладки клапанной крышки Лачетти 1.6 окончена.

А так же читайте:

18

8

8

8

8

8

8

8

Диагностика состояния прокладки на Шевроле Лачетти

Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.

Течь масла возникает в результате потери эластичности прокладки клапанной крышки.

При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.

Огромное множество артикулов

Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.

Прокладка клапанной крышки GM 96 353 002.

Процесс замены

Для того, чтобы заменить прокладку понадобятся следующие инструменты:

• Торцевой ключ 10 мм.
• Крестовая отвертка или плоскогубцы для снятия хомутов.

Необходимые материалы:

• Новая прокладка.
• Герметик. Для избегания лишних проблем лучше купить тот, который безопасен для кислородных датчиков.
• Уплотнительные кольца для болтов — 15 шт.
• Моющее средство для клапанной крышки.

Также следует обратить внимание на год выпуска автомобиля, так как от этого зависит, какие кольца необходимо приобрести. Если машина выпущена до 2012 года, то каталожный номер колец такой — 96353007

Если же год выпуска после 2012, то номер колец будет 25185121. Это необходимо знать, поскольку кольца не являются взаимозаменяемыми.
