Соединение шарнирное: виды и назначение

№1. ТРЕК (№2 в рейтинге лучших, №1 в рейтинге популярных)

На первом месте нашего общего рейтинга достаточно неожиданно оказалась продукция российского завода “ТРЕК”. Почему неожиданно? Ну потому что российским заводам весьма сложно выиграть конкуренцию у ведущих мировых производителей, которым на пятки наступает очень дешевая и при этом вполне пристойная китайская продукция. Добавьте сюда наше зачастую скептическое отношение к отечественной продукции и получите не самую радостную картину. Впрочем, владельцев “Трека” это по-хорошему мало волнует. Они молча делают свою работу, и судя по вашим оценкам, делают ее хорошо.

Часто бренды-упаковщики пишут о “заводах-производителях на конвейер”, хотя этот факт невозможно проверить, потому что заводы при этом не называются. В отличие от них челябинский завод “ТРЕК” реально поставляет свои запчасти на конвейеры автопроизводителей.

Пускай это только российские производства, но зато в этой информации есть четкая конкретика. “ТРЕК” производит или производил рулевые наконечники для комбайнов “Ростсельмаша”, стойки стабилизатора для PSA, New Generation NIVA, KIA-Spectra, пыльников приводных валов для полноприводных и переднеприводных автомобилей ВАЗ, шаровых шарниров для ГАЗ-3110 «Волга» с бесшкворневой передней подвеской и ВАЗ-1111 «Ока», и даже стойки стабилизатора передней и задней подвески для машин первых лиц России в проекте «Кортеж». Согласитесь, это уже частично объясняет почему у них получаются хорошие шаровые опоры, которыми вы остаетесь довольны?

Компания выпускает четыре серии шаровых шарниров:

• Серия “Классика” — это копия оригинальных заводских опор отечественных автопроизводителей.
• Серия “Чемпион” — это улучшенные детали для автомобилей локального производства. Опоры имеют цельнокованый корпус и ряд улучшений, на которые получено «Свидетельство на полезную модель». Также вся конструкция запатентована.
• Серия «TRS» — это спортивные опоры для тех, кто хочет прокачать свой автомобиль для участия в гонках. Детали адаптированы к более жестким условиям эксплуатации.
• Серия “Для иномарок” говорит сама за себя — это шаровые опоры для импортных автомобилей. Судя по вашим отзывам — надежные и качественные.

Ради максимальной объективности отметим, что все-таки большинство отзывов о шаровых опорах “ТРЕК” оставлены владельцами отечественных автомобилей. Иномарок в списке достаточно мало.

Передняя подвеска автомобиля

Полуоси. Если с повышением скорости гул нарастает, значит они неисправны. Сама полуось не ломается, однако она имеет слабое место — подшипник. В течение 3 недель необходимо его перепрессовать либо выполнить его замену вместе с полуосью.

ШРУС. Если ШРУСы (гранаты) неисправны, при поворотах будут четко слышаться щелчки. Особенно, если на холостых оборотах покрутить рулем со стороны в сторону. В таком случае требуется срочная замена.

Демонтаж ШРУСа с полуоси

Шаровые опоры. При неисправности они скрипят или стучат при езде по неровной дороге и кочкам. Необходимо максимально быстро заменить их, иначе автомобиль встанет посреди дороги, при этом колесо будет неестественно вывернуто.

Ступичные подшипники. Передние ступичные подшипники могут издавать как стук, так и шум. Шум происходит в результате износа роликов подшипника и беговой дорожки сепараторов, а стук — от сильного люфта в подшипниках. Самому несложно поставить диагноз. Для этого нужно поднять домкратом левую сторону автомобиля и резко крутануть колесо. При наличии гула, похожего на шум шара из металла, который катится по металлическому листу, необходимо заменить подшипник. Далее возьмитесь левой рукой за верхний внутренний участок колеса, а правой рукой — за нижний внешний. Теперь нужно покачать колесо «на излом». В случае если оно даже чуть-чуть «болтается», обратитесь к специалистам для устранения люфта в подшипнике ступицы, в противном случае его срок службы сократится вдвое.

Рулевое управление. Следует начать с редуктора, который порой стучит в результате износа главной пары и скрипит во время поворота рулевого колеса в различные стороны. Как правило, проблема решается смазкой и регулировкой рулевого вала. А рулевые наконечники и тяги стучат как шаровые опоры, и проявляется стук лишь на неровной дороге. Необходимо срочно их менять.

Амортизаторы. Как правило, они не досаждают «звуками», однако если звуки все же присутствуют, на неровной дороге их хорошо слышно: они поскрипывают и стучат. Их болезнью является износ подушек, резиновых втулок, вытекание масла. Нужно покачать автомобиль (нажмите на багажник и крылья) и послушать, есть ли стуки. Если кузов продолжает раскачиваться даже после прекращения вами воздействия, значит изношены втулки и подушки. На таких амортизаторах ездить опасно, поскольку во время резкого нажатия на тормоза тормозной путь возрастает вдвое. Кроме того, причиной поломки может быть течь масла из амортизатора, что заметно невооруженным глазом (вы увидите на корпусе налипшую грязь и подтеки). Такой амортизатор нуждается в замене.

Пружины. Неприятные звуки трущихся металлических элементов довольно часто издают пружины. Причина заключается в неправильной установке — чтобы устранить проблему, следует обратиться к мастерам, которые их устанавливали.

Тормоза. Тормозные колодки порой посвистывают в условиях воздействия на педаль, вплоть до скрежета. Если колодки новые, вероятнее всего, они просто еще не притерлись, и шум пропадет через 1-2 тысячи километров сам по себе. Однако есть риск того, что они кривые, то есть бракованные. Поэтому если звук не исчез через некоторое время, а автомобиль меняет траекторию при торможении (его тянет вправо или влево), колодки следует заменить. На автомобилях, дорогих в обслуживании, они стоят достаточно дорого, поэтому проблему можно решить по-другому: снять тормозной диск и проточить на станке, а тормозные колодки обработать при помощи точильного круга.

Как самому проверить шаровую опору

Не всем нравится обращаться в сервисный центр и делать диагностику. Для самостоятельной проверки нужны следующие условия и инструменты:

• Подъемник, смотровая яма или эстакада. Можно из ям и подъемников.
• Домкрат и противооткатные устройства (башмаки). При отсутствии автомобильного подъемного устройства домкрат обязательно.
• Монтировка с плоским концом. Такой, чтобы его легко можно было просунуть между поворотной цапфой и самой шаровой.
• Подпор размером от защиты картера до земли.
• Набор ключей гаечных.
• Съемник шаровых опор или молоток и бензин.

Есть несколько видов подвесок. Одним из распространенных видов является подвеска макферсона. В такой подвеске шаровые устанавливаются только снизу. Есть еще такие конструкции подвескок: двухрычажная, многорычажная, адаптивная, подвеска «ДЕ ДИОН», задняя зависимая схема подвески, задняя полузависимая подвеска, подвески джипов и пикапов, подвески грузовых авто. Если подвеска двухрычажная, то шаровая будет и сверху, и снизу.

Проверка шаровых опор своими руками:

1. Визуальный осмотр. Если пыльник треснутый или вообще оторвался, то рекомендуется заменить шаровую опору. Можно и сэкономить заменив или установив новый пыльник, но неизвестно сколько песка и абразивных частиц попало в внутрь.
2. Домкратом или подъемником приподнять машину и подложить заранее приготовленную опору. Далее, медленно опустить авто на опору, чтобы появилась нагрузка на шаровую опору. Колесо должно быть в воздухе и свободно вращаться.
3. Взять колесо двумя руками сверху и снизу, и покачать по вертикали. Если люфт есть, то это может быть износ сайлентблоков, износ шаровой опоры, ослабление подшипника ступицы.
4. Взять монтировку и плоской стороной вставить между поворотной цапфой и рычагом подвески. Аккуратно давить на монтировку и смотреть, есть ли люфт на шаровой.
5. Если есть признаки неисправности, надо открутить гайку шаровой. Наконечник шаровой может проворачиваться вместе с гайкой. Для удержания используем монтировку.
6. Съемником или ударным инструментом демонтируем шаровую. Если нет съемника, надо ударять по посадочному месту наконечника молотком. Кстати, можно сделать съемник своими руками, например, для снятия сайлентблоков. Так как наконечник конусный, то при резких небольших ударах, он высвобождается. Я лично, когда менял на ВАЗ 2106 шаровую, тихонько постукивал молотком, в соединение побрызгал бензин (если есть, можно ВД-40) и шаровая сама упала.

Основная функция шаровой опоры на ВАЗ 2107

Задача шаровой опоры на любом легковом автомобиле сводится к выборочному ограничению движения колеса. Оно ни в коем случае не должно раскачиваться в вертикальной плоскости, но при этом должно свободно перемещаться в плоскости горизонтальной.

Шаровые опоры ограничивают раскачивание колёс машины в вертикальной плоскости

Если этот принцип не выполняется, у водителя возникают серьёзные проблемы с управлением машиной. А если одна из шаровых опор окажется повреждена слишком сильно, может возникнуть чрезвычайно опасная ситуация: колесо на полном ходу выворачивается под прямым углом к двигателю.

Колесо автомобиля вывернулось под прямым углом из-за поломки шаровой опоры

Автомобиль после такого практически всегда заносит, и водителю очень повезёт, если он в этот момент окажется на дороге один и не столкнётся с другими машинами.

Устройство шаровых опор легковых автомобилей

Как нетрудно догадаться из названия, шаровая опора является обычным шарниром, установленным за колесом автомобиля. Главный элемент любой шаровой опоры — шаровый шток. На одном конце штока имеется резьба, на другом есть шар. Он запрессоывается в другую важнейшую часть опоры — проушину. В ней имеется полусферическое углубление, идеально подогнанное под размер шара на штоке. Получившаяся конструкция закрывается так называемым пыльником. В современных опорах так называются пластиковые колпаки, защищающие шарнирное соединение от попадания пыли и грязи. Сегодня всё чаще пыльники выполняются из полупрозрачного пластика, что довольно удобно: автовладельцу не придётся снимать пыльник, чтобы оценить степень повреждения шарнира. У опор с непрозрачным пыльником часто встречается другая конструктивная особенность: технологическое отверстие возле шарового штока. Оно позволяет оценить износ этой детали, не снимая её.

Шаровый палец — главный элемент шаровой опоры

Здесь же следует отметить, что на самых первых моделях ВАЗ 2107 шаровые опоры снабжались прижимными пружинами, призванными увеличить надёжность шарнирного соединения. Но в более поздних моделях «семёрки» от пружин решено было отказаться.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Устройство шаровой опоры автомобиля

• Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
• Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
• Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
• Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Конструкция шаровой опоры

Устройство данного вида подвижного связующего звена не так уж сложна.

• 1-корпус;
• 2-высопрочная износостойкая металлическая вставка;
• 3-сферическая деталь «яблоко» (принимает основные нагрузки);
• 4-кольцо стопорное (фиксатор яблока и высокопрочной вставки);
• 5-наконечник конической формы (соединительный элемент поворотной цапфы колеса и сферы);
• 6-пыльник резиновый (защищает от пыли и влаги), под пыльником тугоплавкая смазка;
• 7-резьба конического стержня (служит для болтового соединения с поворотной цапфой);
• 8-фланец с отверстиями для болтовых соединений, который выполнен литым с корпусом 1 шаровой опоры (служит для крепления на рычаге подвески).

Благодаря такой конструкции, в которой есть сферической формы деталь, устройство может вращаться в трех плоскостях. В отличие от шаровых опор шкварневого вида, не требует смазки.

Классификация шаровых опор:

1. Разборной конструкции.
2. Не разборной. Изготавливается литым с рычагом.

Способ обнаружения неисправностей для них один.

Тормоза как источник стуков

Иногда звуки, исходящие из подвески, на самом деле исходят от тормозов. Бывает так, что автолюбитель все проверил, заменил все, что можно заменить. Схема передней подвески уже выучена наизусть, а стук как был, так и остался.

Чтобы поставить диагноз, необходимо двигаться. Если стук при торможении пропал, а когда педаль отпущена, снова возобновился, то всему виной тормозные колодки. Эти же проблемы могут возникать после установки новых колодок.

Если машина стучит, не стоит спешить делать ремонт ходовой. Возможно, посторонний звук вызван совсем другой причиной. В этом случае помочь может только полная диагностика. Может быть, достаточно заменить сайлентблоки передней подвески, и звук исчезнет навсегда.

Основные симптомы неисправностей

1.

При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2.

Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3.

Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

2.

Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3.

Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости (одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4.

Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины

, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в65-90 тысяч км. , а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Шаровая опора — одно из наиболее уязвимых мест подвески, последствия поломки этой части автомобиля бывают очень неприятны, а иногда и вовсе плачевны. Гораздо проще своевременно выполнять и периодически отслеживать состояние машины, тогда диагностика шаровых опор передней подвески не только сэкономит деньги и время, но и сохранит ваше здоровье. Для этого следует знать, как проверить шаровую опору.

Изношенная шаровая опора в любой момент может выскочить из гнезда, на дороге достаточно небольшой ямки или кочки. В лучшем случае понадобится срочный ремонт или . Когда шаровая вылетает, приходится либо ехать в магазин за деталями, либо вызывать мастера, если ремонт своими руками вы исключаете. Как ни крути – геморрой. Поэтому опытные водители рекомендуют помнить несколько простых, но полезных моментов, как определить неисправность шаровой опоры.

Типы шарниров равных угловых скоростей

Существуют различные конструкции ШРУСов. Различают обычно:

Кулачковый шарнир типа «Тракта»

• Сухариковые или кулачковые — были разработаны французом Грегуаром и запатентованы под обозначением «Тракта» в начале 1920-х, в наше время применяются в основном на грузовиках, так как при высоких скоростях вращения вала склонны к перегреву;
• Кулачково-дисковые — Урал-375Д и Урал-4320, КрАЗ-255; часть автомобилей ГАЗ-69 и УАЗ-469 до 1993 г.;
• Шариковые — «Бендикс-Вейс» (Bendix-Weiss) с делительными канавками, «Рцеппа» (Rzeppa) с делительными рычажками, «Рцеппа-Бирфильд» со смещёнными делительными канавками, «Рцеппа-Лебро» с непараллельными делительными канавками — наиболее распространены сегодня, первые варианты были разработаны в 1920-е годы. Применяются, например, на ГАЗ-66;
• Трипод (Tripod) со сферическими роликами и вилкой и Трипод-Уникардан со сферическими роликами — допускают бо́льшие осевые перемещения, но при этом — нелинейное изменение скорости при вращении под углом; часто используются как внутренние (то есть — устанавливаются со стороны привода, а не колеса); Используются чаще в задней независимой подвеске и переднем редукторе полноприводных авто, например Nissan Terrano, а также на французском высокоскоростном поезде TGV.

Спаренный кардан

Спаренные карданные — представляют собой состыкованные друг с другом два карданных шарнира, которые взаимно компенсируют неравномерность вращения друг друга; применялись редко, например, на ряде американских автомобилей 1920-х годов, вроде Miller 91 или Cord L29, а также французских «Панарах» пятидесятых-шестидесятых годов и ГДР-овских Wartburg. В конце 20 века устанавливались на карданные валы американских вседорожников (пример — Jeep). В настоящее время применяются на грузовиках, тракторах, строительной технике, электровагонах метрополитена типов Е, 81-717/714 и др..

Наиболее распространённый сегодня шариковый ШРУС состоит из шести шариков, внешнего и внутреннего колец с прорезями под шарики, которые соединяются с приводным валом шлицевым соединением, и сепаратора, удерживающего шарики.

3D-изображение ШРУСа типа «Рцеппа»

Отдельно стоит остановиться на выборе смазки для ШРУС. Из-за высоких ударных нагрузок, например при трогании автомобиля с места, преодолении подъёмов, данный тип шарнира требует выбора специальной смазки — например, ШРУС-4 . Применение неподходящей для шарнира смазки — низкого качества или неспособной выдерживать ударные нагрузки — приводит к быстрому износу и выходу ШРУСа из строя.

Для шарниров Рцеппа на 6 шариках применяется пластичная смазка чёрного цвета с содержанием MoS₂ 3 % или 5 % (для особо тяжёлых условий эксплуатации), что прямо указывается в описании. Смазка для шарниров типа «трипод» на игольчатых подшипниках добавки молибдена MoS₂ не содержит. В любом случае категорически запрещено применение графитовой смазки.

Вода в сочетании с кислородом воздуха при высоких температурах (400−600∘C{\displaystyle 400-600^{\circ }C}) превращает MoS₂ в абразивный диоксид молибдена, чем сильно ограничивает применимость его в смазках.

При нагревании на воздухе до 400−600∘C{\displaystyle 400-600^{\circ }C} дисульфид молибдена окисляется:

2MoS2+7O2→400−600∘C2MoO3+4SO2{\displaystyle {\mathsf {2MoS_{2}+7O_{2}{\xrightarrow {400-600^{\circ }C}}2MoO_{3}+4SO_{2}}}}

Перегретый (500∘C{\displaystyle 500^{\circ }C}) водяной пар также взаимодействует с дисульфидом молибдена:

MoS2+2H2O→500∘CMoO2+2H2S{\displaystyle {\mathsf {MoS_{2}+2H_{2}O{\xrightarrow {500^{\circ }C}}MoO_{2}+2H_{2}S}}}

Шарнир требует периодического осмотра состояния резинового чехла, защищающего от загрязнения и попадания воды. Если обнаружены трещины или сильные потёртости, а сам чехол сохраняет герметичность, то можно обойтись заменой чехла, хомутов крепления, и заново смазать шарнир. В случае, если разрушились хомуты крепления, или чехол порван — рекомендуется замена шарнира целиком.

При больших углах поворота максимальный передаваемый шарниром крутящий момент (допустимая нагрузка) меньше (чем при малых углах поворота), поэтому при эксплуатации рекомендуется избегать больших нагрузок при «вывернутых колёсах».

Шарниры равных угловых скоростей всегда герметизируются пыльником (чехлом), так как расположение шарнира способствует попаданию в него пыли, которая быстро выводит его из строя.

Ресурс ШРУС современных автомобилей (при соблюдении герметичности чехла) очень велик и сопоставим с ресурсом самого автомобиля.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами — на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения  люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить.  А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты.

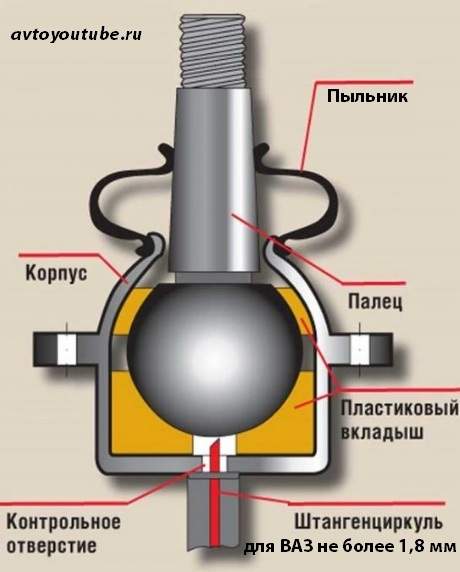

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

• Машину необходимо установить на ровную площадку и установить на ручной тормоз.
• Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
• Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Где применяются шаровые опоры?

Основным местом применения шаровых пальцев является соединение поворотного кулака с рычагами подвески автомобиля. Это решение позволяет ступицам управляемых колес менять свое положение в горизонтальной плоскости, оставаясь неподвижными в вертикальной.

Раньше, когда на автомобилях применялась в основном зависимая подвеска, роль поворотных шарниров отводилась шкворням. Они были массивными и требовали постоянного обслуживания: чистки, смазки. Затем шкворни перекочевали на авто с независимой подвеской. Имея большой ресурс, эти узлы могли служить весь период эксплуатации машины. В связи с этим, возникает вопрос: «Какая необходимость была в замене шкворней шаровыми опорами?»

Причина заключалась в том, что кроме того, что шаровые пальцы улучшали управляемость машины, они не требовали обслуживания, в отличие от шкворней. Но расплатой за удобство стала частая замена этих элементов. Фактически они стали расходным материалом.

Кроме этого, существуют шаровые опоры в задней подвеске. Они применяются на автомобилях с независимой рычажной подвеской. Такая конструкция позволяет изменять положение одного колеса на неровной дороге, не меняя положения другого. За счет этого машина остается более устойчивой при движении.

Кроме подвески, эти узлы присутствуют в конструкции рулевой трапеции. Там они выполняют роль подвижных соединений рулевых тяг. Именно они передают усилие от рулевого механизма, изменяя угол поворотного кулака.
