Датчик холла на ваз 2110: как проверить и заменить своими руками?

Кратко о принципе работы

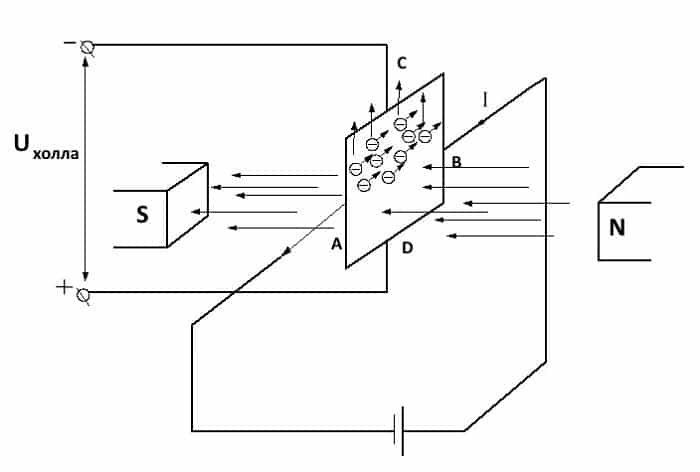

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U_холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Как заменить датчик Холла на автомобиле?

Так как ремонт неисправного ДХ нецелесообразен, готовим инструменты и приступаем к его замене. Понадобятся:

Действуем по такой схеме:

1. Глушим двигатель, открываем капот.
2. Отсоединяем патрубок от вакуумного регулятора.
3. Снимаем крышку трамблера.
4. Отключаем разъем на ДХ.
5. Отворачиваем пластину держателя ключом «на 13». После этого можно снять трамблер.
6. Берем молоток, с его помощью выбиваем винт пружинной муфты.
7. Выворачиваем винты, крепящие вакуумный регулятор. Вытаскиваем его — доступ к ДХ открыт.
8. При помощи отвертки отворачиваем крепящие его винты, снимаем механизм. Меняем на новый.

Сборка производится от обратного. По завершении процедуры обязательно прокатитесь на автомобиле, чтобы убедиться, что все сделано правильно.

Причины выхода из строя датчика Холла бывают разными, но безотлагательно заменить сенсор нужно в любом случае. Ремонтировать устройство бесполезно — даже не стоит думать об этом. Однако прежде чем демонтировать прибор Холла, убедитесь, что именно он — виновник всех проблем.

Датчик Холла: принцип работы

Датчик Холла — это главный элемент системы зажигания современных автомобилей. Он определяет положение распределительного вала и момент воспламенения горючей смеси.

Что такое трамблер в автомобиле?

За распределение зажигания и искрообразование в нужный момент в бензиновых двигателях старого поколения отвечает трамблер. Его еще называют прерыватель-распределитель зажигания.

Не заводится Хендай Солярис

Если вы считаете себя первым, кто столкнулся с трудностями при запуске Солярис, вы глубоко ошибаетесь. Это распространённая проблема, и в статье мы расскажем, как с ней справиться.

Датчик детонации: как проверить и поменять

Датчик детонации — небольшой и дешевый элемент, однако функция, которую он выполняет, исключительно важна. Бесконтрольная детонация может вывести мотор из строя в два счета.

Что делать если не работает одометр на Chevrolet

В каждом автомобиле установлено такое устройство измерения скорости как спидометр, в котором, в свою очередь, находится дополнительная функция – одометр. Таких одометров, как правило, два. Они представляют из себя счетчики пробега. Один считает общий пробег автомобиля, а другой – ежедневный пробег.

Переборка стартера на автомобилях ВАЗ десятой модели

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить — проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно. Для начала надо установить причину неисправности. Основными факторами, по

Всем доброго времени суток! Сегодня расскажу о том, как проверить датчик Холла, какие существуют методы проведения оценки состояния устройства и на что при этом стоит обратить внимание. Автомобилисты и те, кто ездит на скутере, и имеют в конструкции ТС бесконтактную систему зажигания или электронное зажигание, наверняка слышали об этом датчике или контроллере

Его также часто называют датчиком положения распределительного вала или просто распредвала

Автомобилисты и те, кто ездит на скутере, и имеют в конструкции ТС бесконтактную систему зажигания или электронное зажигание, наверняка слышали об этом датчике или контроллере. Его также часто называют датчиком положения распределительного вала или просто распредвала.

Устройство встречается даже в телефоне. Но поскольку у нас сайт автомобильной тематики, о датчике Холла будем говорить именно применительно к машинам и транспортным средствам.

Прежде чем затронуть тему способов проверки, не лишним будет разобраться в самой сути рассматриваемого устройства, его функциях и принципе работы.

Где находится?

На автомобилях ВАЗ-2109 с карбюратором датчик Холла монтируется в корпусе распределителя зажигания. Работает он за счет того, что в конструкции трамблера имеется экран в форме полуцилиндра. Его боковая поверхность имеет окна – прорези. Когда металлическая часть этого полуцилиндра проходит около активной части датчика, происходит подача импульса на электронный коммутатор. Как только у прибора появляется окно – происходит прерывание импульса.

На датчик Холла ВАЗ-2109 подается напряжение 12 В, но ток потребления крайне низкий. Его хватает только для того чтобы открыть полупроводник, находящийся в коммутаторе. Уже последний усиливает сигнал и подает его на катушку, которая является повышающим трансформатором. В итоге из 12 Вольт получается более 20 кВ. Правда, ток при этом уменьшается в разы. Поэтому искра для жизни человека опасности не представляет. Но если ударит таким током, то приятного в этом все равно мало.

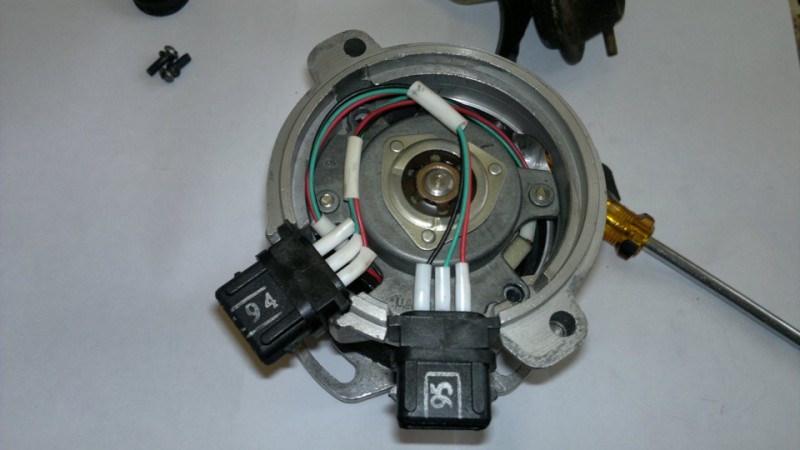

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

• Первым делом нужно снять трамблер с машины.
• После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
• Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
• Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
• На следующем этапе достают вал из трамблера.
• Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
• Через образовавшуюся щель датчик вынимают.
• Монтаж нового датчика Холла выполняется в обратном порядке.

Замена

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

1. Отключите минусовую клемму от аккумулятора.
2. Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
3. Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
4. Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
5. На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
6. Отключите питающую колодку с проводами.
7. Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
8. Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
9. Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
10. Снимите крышку пылезащиты.
11. Откручивайте теперь болт крепления, чтобы извлечь штекер.
12. Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
13. Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
14. Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
15. Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
16. Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

Выходил ли датчик Холла из строя на Вашем автомобиле?

• Да, приходилось его уже менять.
• Нет, пока ДХ проблем не доставлял.
• У меня инжекторная девятка, стоит датчик положения коленвала.

View Results

Загрузка …

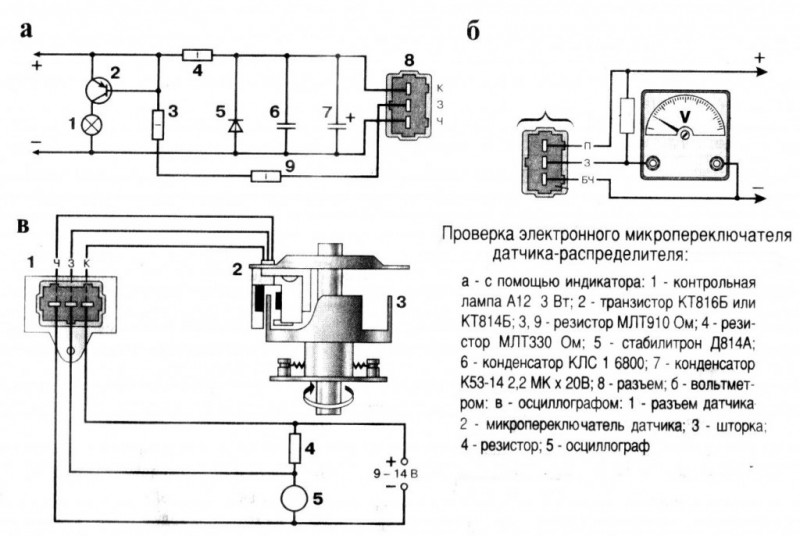

Как проверить датчик Холла в трамблере?

Распространённый
способ проверки — имитирование наличия датчика. Это самый эффективный способ. Он
подходит при наличии электричества на узлах системы зажигания и при полном
отсутствии искры.

Для
проверки с трамблера демонтируем колодку для подключения штекеров. Потом
активируем зажигание машины и при помощи небольших кусочков проволоки замыкаем
выходы 2 и 3. Если есть искра на среднем проводе катушки зажигания, значит,
датчик приказал долго жить. Для выявления образования искры высоковольтную
проводку располагаем рядом с массой.

Прозвонить мультиметром

Надо
замерить напряжение, которое сформировалось на выходе контроллера. При
исправности прибора напряжение будет в пределах 20 вольт.

Прежде
всего придется вынуть чехольчик с колодки, подведенной к трамблеру. Далее
действуем так:

• демонтируем основной
  экранированный провод с распределителя;
• подсоединяем его к массе
  (для предотвращения риска случайного появления разряда);
• активируем зажигание;
• снимаем распределительную
  колодку;
• мультиметр ставим в
  положение ПТ 20 В;
• минусовой щуп присоединяем
  к массе;
• плюсовой нам
  потребуется для замера напряжения.

На
трамблерной колодке 3 разноцветных провода. На красном напряжение должно быть в
районе 12 В. Такое же значение — норма и для зеленого провода. А вот на белом
оно должно равняться нулю. Если прибор в звуковом режиме, при касании щупом
белого провода появится звон. Это свидетельство нормального соединения провода
с массой.

Так
мы убедились в наличии всех импульсов на ДХ. Теперь берем приготовленные
заранее небольшие гвоздики и вставляем их: один — в зеленый (средний) провод, другой
— в белый (масса). Колодку монтируем в трамблер. Гвоздики выполняют роль
проводников. Дело в том, что с другой стороны колодки контактная база
отсутствует, а оголять проводку нельзя. Плюсовой щуп подносим к среднему проводу,
минус — к массе. Прибор должен показывать 11.2 В (примерное значение). Проворачиваем
коленвал. Если в нижней точке показания будут соответствовать 0,02 В, а в
верхней 11,8 В — это норма. Значительные отклонения от этих показаний говорят о
проблеме.

Другие способы

Если
симптомы неисправности датчика Холла не убедили вас, что проблема именно в нем,
можно попробовать измерить сопротивление на датчике. Здесь самому придется
выступить в роли конструктора и сделать прибор, составляющие детали которого:

• резистор в 1 кОм;
• светодиод;
• проводка.

К
одной ножке светодиода паяем сопротивление, к нему — 2 проводка. Длину
проводков выбираем самостоятельно — так, чтобы было удобнее работать. Демонтируем
крышку распределителя, отключаем штекерный узел и трамблер. Затем диагностируем
электроцепь. Для этого вольтметр подсоединяем к 1 и 3 клеммам, активируем
зажигание авто. Если узел работает правильно, на экране появится значение —
10-12 вольт.

Затем
сделанный для измерения прибор подсоединяем к тем же клеммам. Светодиод обязательно
загорится при верном выборе полярности. Если этого не происходит, провода надо
поменять местами. Дальше действуем так:

• подключенный к первой
  клемме провод оставляем в покое;
• третью клемму перебрасываем
  на вторую;
• прокручиваем
  распредвал (вручную или при помощи стартера).

Принцип
прост: если при прокручивании вала светодиод мигает — значит, все работает и
сенсор в порядке. Проверка датчиков на разных моделях машин производится по
одной схеме.

Также
можно попросить знакомых одолжить устройство, которое является заведомо
рабочим. Обратитесь к автолюбителям, на машинах которых стоят идентичные сенсоры.
Если проблемы пропали, это означает, что ДХ на вашем автомобиле неисправен.

Замена и диагностика

Но нужна ли вся эта теория рядовому автомобилисту? Вряд ли. Поэтому давайте перенесемся резко к сути – как же проверить этот датчик и совершить его замену?

Стоит упомянуть, что установлен он внутри распределителя зажигания (трамблера) ВАЗ 2107. При диагностике нет необходимости снимать датчик, достаточно только отсоединить штекер подключения. Итак, вот два основных метода диагностирования:

1. Измерение напряжения на сигнальном выводе. Подключите вольтметр, включите зажигание. При вращении коленчатого вала (при помощи ключа храповика) ВАЗ 2107 будет наблюдаться изменение значения напряжения в интервале 0,4..3 В.
2. Самый дорогой способ – установить новый датчик Холла, заведомо исправный. Если проблемы исчезли, то можно смело говорить о том, что старый прибор имел явные неполадки.

Чтобы провести замену устройства, вам потребуется проделать несложную цепочку операций:

1. При помощи отвертки открыть защелки на крышке.
2. Снять верхнюю крышку распределителя зажигания ВАЗ 2107.
3. Выкручиваете гайку и снимаете прижимное устройство.
4. Вынимаете корпус трамблера.
5. Выбиваете штифт (фиксирующий маслоотражательное кольцо) молотком.
6. Вынимаете муфту, шайбу, извлекаете вал распределителя.
7. Снимаете винты из латуни, крепления из стали и регулятор.
8. Оттягиваете в сторону рычаг вакуумного регулятора угла зажигания.
9. После снятия шторок можно извлечь датчик Холла ВАЗ 2107, установить новый на его место.

Вот и все, на этом все работы можно считать завершенными. Сборка проводится в обратном порядке. И не забывайте установить все элементы, чтобы ничего лишнего не оставалось.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).

  Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток

• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U_ДТ, которое поступает на усилитель и далее на индикатор.

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

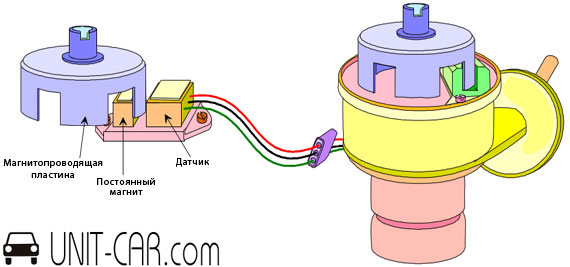

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

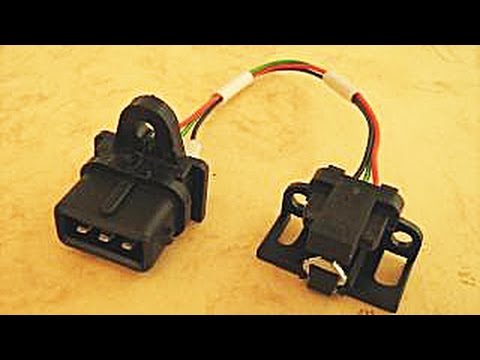

На датчике Холла есть три контакта:

• масса;
• плюс питания (около 6 В);
• связь с коммутатором системы зажигания.

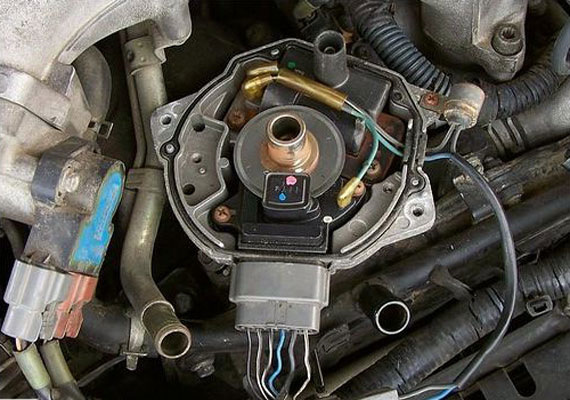

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Сам коммутатор выполняет следующие функции:

• усиливает импульсы до 12 В и передаёт их на катушку зажигания;
• получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Конструктивные особенности

Чтобы проверить и осуществить замену датчика, вам нужно знать, как он выглядит. Не помешает заодно немного рассказать о его внутреннем устройстве. Конструкция у этого устройства очень простая. Но она несколько изменяется в зависимости от цели применения датчика и места монтажа. Например, цифровые оказываются сложнее, в них полупроводниковый кристалл вмонтирован в чувствительную часть. Между кристаллом полупроводника и небольшой схемой (отвечающей за коммутацию) находятся короткие отрезки соединительных проводников.

Особое положение должен занимать кристалл полупроводника в датчике Холла ВАЗ 2107. Магнит располагается так, чтобы его силовые линии оказались перпендикулярны плоскости кристалла. Именно за счет этого возникает индукция (магнитная). При этом через кристалл проходит некоторый ток. Под воздействием магнитного поля вырабатывается электродвижущая сила, поступающая на схему коммутации.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

• Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
• Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
• Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
• Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
• В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

• попаданием мусора или других посторонних предметов на корпус ДП;
• произошел обрыв сигнального провода;
• в разъем ДП попала вода;
• сигнальный провод замкнулся с «массой» или бортовой сетью;
• порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
• повреждение проводов, подающих питание к ДП;
• перепутана полярность напряжения, поступающего на датчик;
• проблемы с высоковольтной цепью системы зажигания;
• проблемы с блоком управления;
• неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
• возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Dzhiper89 › Блог › Проверка датчика Холла и его замена

Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора

Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла и при необходимости заменить его

Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены.

А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе (см. рисунок выше). Внутри датчика имеется постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

-одна соединяется с “массой”,-ко второй подходит плюс с напряжением около 6 В,-с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Вот несколько самых распространенных симптомов:

-Мотор плохо заводится или не запускается вообще.-На холостом ходу в работе двигателя появляются перебои и рывки.-Машина может дергаться при движении на повышенных оборотах.-Силовой агрегат глохнет во время движения.При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Существует несколько способов, чтобы проверить исправность датчика Холла.

Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

— Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо “родного”. Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.— При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.— Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Обычно замена датчика Холла выглядит следующим образом:

— Прежде всего, трамблер снимается с машины.— Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.— Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.— При наличии фиксаторов и стопоров, их также следует извлечь.— Вал вытаскивают из трамблера.— Осталось отсоединить клеммы датчика Холла и открутить его.— Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.— Новый датчик Холла устанавливается в обратной последовательности.Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег
